Cansado de tener todo amontonado en el pequeño espacio que me quedaba en el mueble del acuario. Me decidi a realizar un pequeño cuadro donde tener todo un poco mas colocado.Y de paso colocar un termostato exterior para controlar la temperatura del acuario.

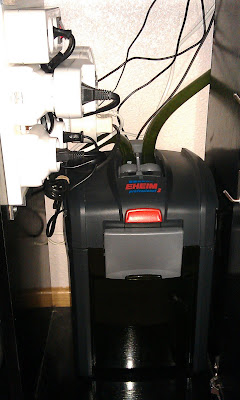

Como estaba antes.
Como esta ahora.
5 bases simples de superficie.
1 base doble de superficie con interruptor .
6 metros de mangera de 2x0.75.
tornillos para la sujeccion de las bases.
Termostato exterior stc-1000.
Tablero de aglomerado 230x300x16.
Perfiles de aluminio en forma de Z.
Colocar todas las bases en el tablero y fijarlas
Conectar todas las bases entre si menos las dos que alimentara el termostato STC-1000.
Para alimentar las dos bases que controla el termostato tenemos que seguir las indicaciones del fabricante.
Una vez conectadas todas las bases y comprobadas se cierran. He marcado con rojo y azul las dos bases que controlara el termostato para no confundirme.
Asi es como queda todo montado y cerrado las tapas
El termostato exterior STC-1000 es el encargado de poner en funcionamiento tanto el calentador dentro del acuario, como el ventilador colocado en la tapa, para mantener la temperatura del agua.
Vista del termostato.
Para sujetar el cuadro en el mueble he utilizado unos perfiles de aluminio que a su vez me sirven de correderas para poder sacar el cuadro y manipularlo mas comodo.
Perfiles de aluminio colocados en el mueble.
Coloco el cuadro dentro de sus guias y paso los cables al otro estremo del mueble que es donde va colocado el termostato.
Taladro para pasar los cables. Para sujetar el termostato he colocado unos velcros autoadesivos.
El cable negro que se ve es el de la sonda que va dentro del acuario .
 |

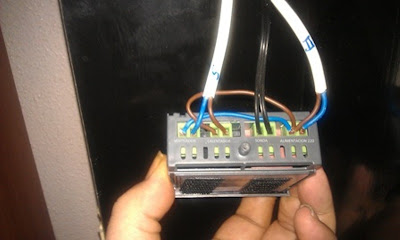

| Paso los otros dos cables y los conecto |
.jpg) |
| Puentes para alimentar los reles |
 |
| Pongo la tapa |
 |
Visto desde abajo
|
 |
| El cuadro todo montado y sacado para manipular |
